Completa e Avançada Análise da Aparência de Transparentes

  • Medição de turbidez (Haze), de acordo com as normas existentes (ASTM D1003)
  • Novos parâmetros compatíveis com a percepção humana
VY4A2842-new-screen

Por que medir a qualidade da aparência
de materiais transparentes?

Objetos feitos de materiais transparentes são comuns na vida cotidiana. O plástico transparente é usado em filmes de embalagens e garrafas de bebidas, vidraças e para-brisas, telefones celulares são protegidos por uma capa de proteção transparente.

A função dos materiais transparentes é muitas vezes formar uma barreira que permita uma visão clara do objeto protegido ou de uma cena em torno dele. Os produtos manufaturados, no entanto, raramente são perfeitamente transparentes-homogêneos no seu material base, a textura superficial causada durante a fabricação ou arranhões e abrasão, reduzem a qualidade da transparência.

Como esses efeitos podem reduzir qualidade e funcionalidade, é importante que sejam quantificados com precisão. Medições precisas oferecem oportunidades para otimizar materiais ou processos durante a fabricação.

Materiais com alta qualidade óptica têm baixo impacto visual nos objetos vistos através deles. O material em
si é visualmente discreto e quase imperceptível para o observador.

Um material nebuloso faz com que a cor vista através dele pareça lavada ou desbotada. A gravidade desta perda de contraste é frequentemente relacionada ao tamanho do gap entre o objeto e o material.

Um material que embaça a visão dos objetos tem baixa nitidez -esse efeito pode ser direcional fazendo com que um padrão visual seja visto no material.n be directional causing a visible pattern to be seen in the material.

Materiais de baixa qualidade óptica são visualmente intrusivos e podem ser descritos como leitosos ou opalescentes. Padrões e texturas que podem ser visíveis no material embaçam drasticamente a visibilidade dos objetos.

O que é o Rhopoint ID?

O Rhopoint ID é um medidor de transmissão de turbidez e aparência que mede o que o olho humano pode ver. Quantifica a qualidade da transparência dos materiais em um método que combina as condições do mundo real com resultados altamente correlacionados com a percepção do cliente.

O método exclusivo do Rhopoint ID capta todas as característica da transparência de um material numa única medição.

id-highlight-graticule

Passo 01

Um retículo de referência com alvo de alta precisão, é retro iluminado e funciona como o objeto visualizado, criando um padrão de alta definição da intensidade de luz com transições perfeitamente nítidas entre áreas ocultas e Iluminadas.

Lens-eye

Passo 02

A câmera funciona como o olho humano, quantificando as mudanças causadas na transmissão da luz pelo material de teste.

id-hts-screen

Passo 03

Técnicas de análise de imagem são utilizadas para caracterizar estes efeitos em parâmetros que se correlacionam muito proximamente da percepção humana.

Aplicações

As medições do ID podem ser usadas para quantificar a qualidade da transparência de qualquer material: películas plásticas, folhas plásticas, líquidos, vidros, garrafas PET e muito mais...

phone-film
sanitiser-gel-bottle
car-windscreen

Nevoeiro = 0%

Nevoeiro = 30%

Turbidez (Haze-Neblina)

Turbidez: Quantifica a perda de contraste em objetos vistos através de um material.

Quando um material tem turbidez, ele muda sua aparência e de quaisquer objetos vistos através dele. Isso pode levar a uma redução da qualidade percebida.

  • O produto visto através do material parece sem vida e maçante -mas os detalhes permanecem claros.
  • A cor de um objeto visto parece lavada e desbotada.
  • O material em si parece nublado ou leitoso.

O que causa Turbidez – (Haze)?

A turbidez pode ser causada por fatores como a escolha da resina, o processo de moldagem e quaisquer texturas de superfície. A turbidez pode ser causada por:

  • Escolha da matéria-prima: Por exemplo, um plástico com uma viscosidade incorretamente derretida para um determinado processo
  • Parâmetros do processo: O resfriamento muito rápido de um material plástico pode introduzir microtexturas na superfície do filme ou estruturas no volume que reduzem a qualidade óptica
  • Desgaste da máquina: O desgaste nos moldes, rolos de resfriamento e matrizes de deslizamento podem induzir defeitos visíveis da superfície no material.
closeup-haze
  • A Turbidez é medida diretamente avaliando o contraste das áreas em preto e branco na grade
  • As medições feitas com o Rhopoint ID são totalmente comparáveis com as feitas em um hazemeter ASTM D1003
  • Opera automaticamente quando a placa ASTM Haze (espessura de 8 mm), é posicionada no instrumento entre o retículo e uma amostra
  • Calibração de acordo com padrões ASTM de correspondência quantitativa

Nitidez

A nitidez quantifica a perda de detalhes percebidos em objetos vistos através de um material.

Quais são os efeitos da nitidez reduzida?

Quando visto através de um material com alta nitidez, um objeto aparece bem definido e distinto. À medida que a nitidez do material diminui, o objeto parece embaçado e obscurecido.

berries-high-sharpness

Alta Nitidez
(S = 98.71%)

high-sharpness-98.71-graticule
berries-medium-high-sharpness

Nitidez Média-Alta
(S = 76.34%)

high-sharpness-76.34-graticule
berries-medium-low-sharpness

Nitidez Média-Baixa
(S = 49.62%)

high-sharpness-49.62-graticule
berries-low-sharpness

Baixa Nitidez
(S = 18.02%)

low-sharpness-18.02-graticule

Nitidez Anisotrópica. Disponível apenas com a versão Rhopoint ID-L.

Um material pode muitas vezes exibir efeitos ópticos que são direcionais. Esses fenômenos são frequentemente induzidos em peças plásticas por falhas específicas do processo.

Textura visível é uma característica comum em filmes plásticos e causa uma redução significativa na qualidade da visualização.

Efeitos Direcionais

O Rhopoint ID é o único instrumento que pode medir efeitos direcionais em materiais usando o software de análise laboratorial ID.

As imagens à direita mostram o impacto visual de diferentes valores de Nitidez (S) em direções verticais e horizontais.

A medição de efeitos direcionais pode ser usada em controle avançado de qualidade óptica e no ajuste dos parâmetros de processamento para obter a transparência ideal.

berries-anistrophic-horizontal

Horizontal

SV = 95%
SH = 70%

sharpness-99.86-horizontal-blur
berries-anistrophic-vertical

Vertical

SV = 80%
SH = 95%

sharpness-99.86-vertical-blur
Rhopoint ID HWC
  • Nitidez ID oferece resolução de medição melhorada em comparação com clareza
  • ID Clareza é totalmente compatível com Instrumentos existentes

Nota: Clareza e Nitidez NÃO capturam características ópticas ruins associadas a superfícies onduladas/casca de laranja

Clareza

Quantifica o desfoque de um objeto quando visualizado através de um material, os resultados são proporcionais à Nitidez, mas a escala de medição é compactada e a resolução de medição é reduzida.

A clareza é uma escala usada por medidores tradicionais de turbidez e clareza. Quando medidos usando a placa adaptadora de 8mm, os dados de Clareza do Rhopoint ID estão de acordo com as especificações descritas para esses medidores.

O comparativo de Clareza entre o Rhopoint ID e os instrumentos tradicionais de esfera para filmes de plástico comercial (<1000μm) é tipicamente <0,4% C (SD).

O comparativo de medição de Clareza entre Instrumentos tradicionais de esfera e o Rhopoint ID para plástico transparente grosso (<6mm) É tipicamente <0,5% C (SD).

haze-contact

Clareza Alta

high-clarity
haze-8mm_distance

Clareza Média

medium-clarity
haze-30mm_distance

Clareza Baixa

low-clarity
ID Powerpoint v2 (1)

Medição de Nitidez do ID
Melhor resolução e medição do que clareza.

Clareza de ID
Medição compatível com as medições existentes.

Ondulação

O que é Ondulação?

Ondulação é um efeito óptico causado por grandes estruturas (0,1-2mm) na superfície do material. Se a estrutura é homogênea é frequentemente descrita como casca de laranja -a superfície se assemelha à casca de uma laranja.

Se o efeito é anisotrópico, linhas visíveis podem ser notadas frequentemente ao olhar através do material.

Ao contrário da nitidez, essas estruturas maiores podem causar distorção dinâmica quando o filme é movido sobre uma imagem/objeto alvo que tenha bordas retas -as bordas parecem distorcer e ondular conforme o material é movido.

low-vs-high-orange-peel-es

Como a Ondulação é medida?

A ondulação mede a distorção visível das bordas do reticulo do ID através do material. W é o desvio padrão da deformação da borda em μm.

A homogeneidade da ondulação é avaliada comparando W (ondulação média) com WH (ondulação horizontal) e Wv (ondulação vertical) usando o software do Rhopoint ID.

waviness-standard-deviation-es

Turbidez Dependente da Distância

Muitos materiais apresentam uma variação de transparência dependendo de o material estar em contato com um objeto visualizado, ou se estão separados por uma distância de “air gap” entre eles.

Por Que a Dependência da Distância é Importante?

Combinar o material especificamente com a aplicação permite melhorias de qualidade e redução de custos de produção.

Para combinar com uma aplicação específica de material, o Rhopoint ID pode medir o ID Haze a qualquer distância dentro de 0-40 mm. Usando o ID é possível identificar a distância de abertura de ar na qual o Haze máximo é obtido (tipicamente <25 mm).

Turbidez e Distância

As imagens abaixo mostram o efeito da distância de abertura de ar para um filme de plástico nebuloso posto em frente a uma imagem.

haze-contact

Contato
H = 9.99

graticule-contact-distance
haze-8mm_distance

Turbidez para ASTM D1003 (8mm)
HASTM = 30.98

graticule-8mm-distance
haze-30mm_distance

Distância H de 30mm
H = 76.74

graticule-30mm-distance

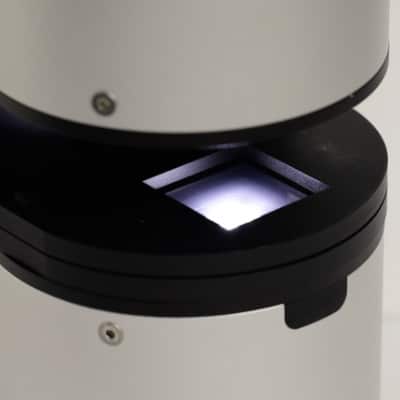

closeup-rhopoint-id
  • Medição direta de turbidez do contraste da imagem de transmissão
  • Medido em contato ou a uma distância definida pelo usuário entre material e objeto (0-40 mm)
  • Mede a dependência à distância na mesma escala do ASTM Haze
  • Medição direta da transparência através do contraste das áreas em preto e branco no retículo alvo
  • Medir e entender a turbidez dependente da distância
security-glass-original-web

Dependência de alta distância da turbidez é desejável para vidros de segurança/ privacidade e filmes concebidos para obscurecer a visão sem bloquear a luz.

Transmitância Visível

Ao considerar como o material é percebido por um consumidor é importante levar em conta o quão brilhante aparecerá um objeto visto através dele.*

id-front
id-diagram-es

Transmitância visível para o observador humano

  • A Transmitância do Rhopoint (TID) quantifica a quantidade de luz que passa pelo material e atinge a câmera/olho do observador.
  • Esta medição descreve o brilho/luminosidade do objeto visualizado e está correlacionada com a forma como se percebe a qualidade do material.
Transmission-diagram-es
transmittance-96
transmittance-56

*Os hazeômetros tradicionais medem a transmissão total que está relacionada à absorção de luz e não à percepção visual

Aplicações

O Rhopoint ID foi projetado para medir materiais transparentes, incluindo as seguintes aplicações:

Filmes

Analisa a rugosidade superficial e irregularidades em filmes de embalagem. Otimiza a distância relacionada à qualidade da visão-através.

car-windscreen

Para-brisas

Analisa a resistência ao desgaste do limpador (teste de resistência ao limpador -ISO 12-103-1 A4) no vidro do para-brisas automotivo.

mobile-phone

Celulares

Quantifica a transparência dos filmes display. Detecta defeitos locais.

Garrafas PET

Avalie o efeito casca de laranja e a texturização em superfícies externas da parede, linhas de molde/marcas de moldes ou contaminação em processos de moldagem de sopro PET.

Rhopoint-ID-new-screen-side-view
phone-film

Exibir filmes

Quantifica a transparência dos filmes display. Detecta defeitos locais.

sanitiser-gel-bottle

Líquidos, géis e pastas

Quantifica com segurança a transparência dos materiais líquidos e semilíquidos.

tuppleware-box

Plásticos rígidos

Avalia e otimiza o uso de aditivos clareadores em embalagens de polipropileno e recipientes.

detergent-bottle

Materiais reciclados

Garante a qualidade dos materiais reciclados em novos produtos e atende aos padrões aceitos de transparência.

science-tubes-arranged-shelf

Tubos e canos

Tubos de vidro, plástico ou silicone e canos com diâmetro >6mm.

Características do Instrumento

O Rhopoint ID foi projetado para medir amostras de turbidez, transmitância e nitidez de forma rápida e segura.

icon-solid-state

Sem peças móveis

Elimina o risco de falha mecânica

icon-small

Instrumento autônomo

Concepção de pequeno porte reduz espaço necessário no laboratório

id-front-no-spacer
icon-lightweight

Leve

Fácil locomoção em laboratório ou linha de produção

icon-durable

Resistente e durável

Feito de materiais e recicláveis duráveis

id-live-view

A visualização ao vivo facilita o posicionamento da amostra de teste e a localização de áreas específicas de interesse

Software de Análise Detalhada

O software analítico Rhopoint ID-L permite a análise visual detalhada da amostra usando o LIVE VIEW. A análise estatística dos múltiplos resultados dos testes é mostrada para cada parâmetro medido.

  • Salva todos os resultados em um arquivo CSV
  • Importa resultados anteriores de CSV
  • Salva os resultados do CSV e todas as imagens como tiff
  • Importa resultados de CSV e arquivos de tiff de imagem
Produção
Produção
Laboratório
Laboratório
Pesquisa
Pesquisa

Opções do Rhopoint ID

O Rhopoint ID está disponível em duas versões para uso laboratorial ou de produção.

  ID-E ID-L
Mede Turbidez, Transmitância, Nitidez e Clareza
Opera no modo autônomo
Mede (ID) com o material amostral em contato com o alvo de teste
Mede turbidez de distância sem contato e transmitância de até 40mm
Mede Ondulação -
Medir peças curvas -garrafas, canos e tubos -
Software analítico detalhado -
Medição da Nitidez anisotrópica -
A visualização ao vivo facilita o posicionamento da amostra e a localização de áreas específicas de interesse -

Acessórios Opcionais Rhopoint ID-L

id-front

Adaptador de Rugosidade Superficial

O Adaptador de Rugosidade superficial permite que a rugosidade de cada lado do filme seja isolada e medida sem submergir o material em óleo.

Adaptador de Abrasão

Permite que as amostras abrasivas de Taber sejam montadas no Rhopoint ID. Os resultados apresentam altíssima correlação com a Norma ASTM D1044.

Pacote de Turbidez de Distância de 20mm

Espaçadores para medição de turbidez de dependência de distância.

  • Espaçadores de 2 x 5mm
  • Espaçadores de 5 x 2mm
  • 2 pacotes de espaçadores podem ser combinados para uma distância de 40mm
  • Espaçadores personalizados disponíveis sob encomenda.

Especificações

Acume Nevoeiro Ondulação Clareza Transmissão
Faixa 0-100% 0-10% 10-100% 0-500μm 0-100%
Resolução 0.01 0.01 0.01 0.01 0.01 0.01
Repetibilidade 0.1 0.05 0.05 0.4 0.03 0.05
Reprodutibilidade 1 0.2 0.5 0.8 0.3
Acordo Comparativo Rhopoint ID Vs
Instrumentos Tradicionais*
N/A 0.5 0.5 N/A 0.4 N/A
Faixa Operacional Efetiva Materiais T > 50% Materiais T>50% Materiais T>50%

*Valores típico-filme de embalagem <1000μm

ID-E ID-L
Método de Medição Contato e Não Contato Contato e Não Contato
Distância de Não Contato Até 40mm Até 40mm
Espessura do Material <300μm <30mm
Software N/A Analítico Rhopoint ID
Conexão N/A Ethernet LAN
Resolução Espacial 12μm
Área da Imagem 20mm x 20mm
Área Mínima de Medição (Turbidez, Nitidez) 12x8mm 6x2mm
Área Mínima de Medição (Transmitância) 12x8mm 2x2mm
Formato da Imagem N/A 16 Bit Tiff
Tamanho do Sensor de Imagem N/A 1280x1024
Temperatura de Operação 10-40°C
Dimensões h x Ø 470 x 125 mm
Peso 3.95 Kg
Peso Embalado 6.7 Kg
Voltagem 110/230V
Produto Incluído acessórios Código ordem
Rhopoint ID-L 1 x USB dirigir (contém software / manual) • 1 x verificação padrão • 1 x certificado de calibração • 1 x 8mm espaçador (ASTM) •1 x 5mm espaçador • 1 x LAN cabo e • 1 x USB2 para LAN adaptador A3100-001
Rhopoint ID-E 1 x verificação padrão •1 x certificado de calibração • 1 x 8mm espaçador (ASTM) • 1 x 5mm espaçador A3100-002
Acessórios opcionais do ID-L Código ordem
Adaptador de Abrasão B3100-002
Adaptador de Rugosidade Superficial B3100-003
Pacote de Turbidez de Distância de 20mm B3100-001

Garantia estendida gratuita de 2 anos: Requer registro em www.rhopointinstruments.com/instrument-registration no prazo de 28 dias após a compra. Sem registro, aplica-se garantia padrão de 1 ano.
